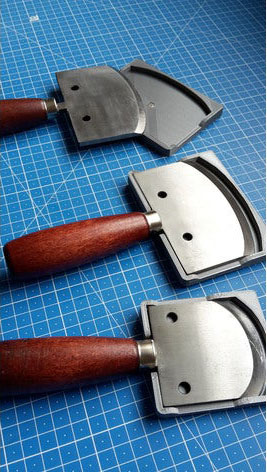

Protège berceau



L'extrémité des berceaux est assez fragile : il est nécessaire de protéger les minuscules dents qui permettent de cribler la plaque de cuivre.

A ma connaissance, il n'existe pas vraiment de système de protection commercialisé.

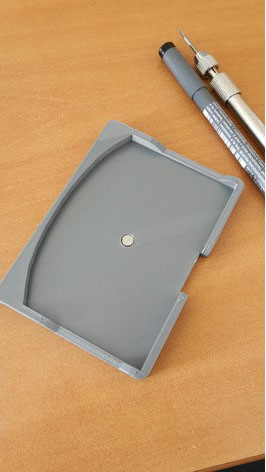

Je propose un design qui utilise un aimant neodyme pour associer le berceau à une plaque protectrice en plastique.

Si vous avez accès à une imprimante 3D (et que vous savez utiliser), vous pouvez télécharger gratuitement ce modèle 'maison' (voir plus bas pour le lien sur Thingiverse).



Pince à lange




C'est toujours assez délicat de manipuler le lange avec des mains pleins de doigts et d'encre : généralement, ce lange ne reste pas blanc bien longtemps.

L'idéal serait une forme de poignée pour saisir ce lange. Une pince, oui, mais solidaire du lange. Avec une forme adaptée à la saisie.

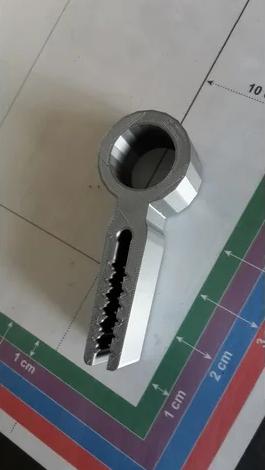

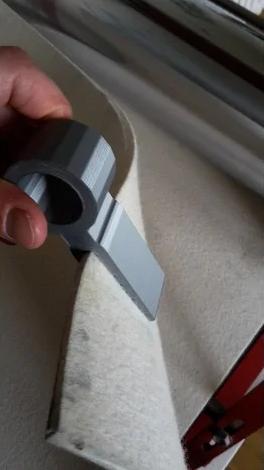

Ce design "maison" propose une poignée avec un système de dents qui maintient la pince sur le lange (sans l'abimer).

Il en simplifie la saisie et évite les taches.

Vous pourrez en trouver les plans 3D sur le site Thingiverse (voir plus bas).

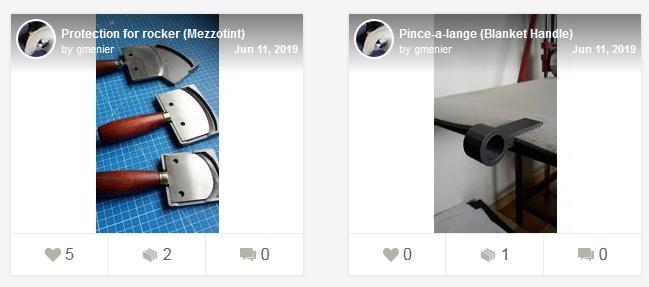

Accès aux plans 3D







Prototype de protège berceau avec couvercle





L'idée est ici de compléter le protège berceau par un couvercle pour le transport.

Il faut que ce couvercle reste solidaire de l'ensemble mais puisse disparaitre quand il n'est pas utilisé.

Un second aimant neodyme (orienté correctement) est utilisé pour plaquer le couvercle sur le berceau ou pour se coller au dos de l'ensemble.

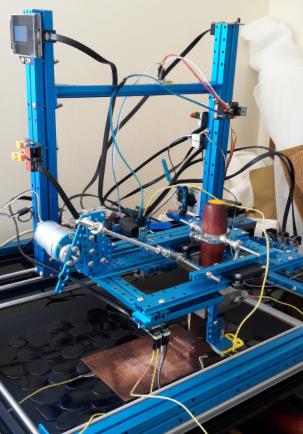

Prototype de machine à bercer




Modification d'un kit de table XY pour supporter un chariot portant un berceau et le mécanisme de bercage.

La machine est fonctionnelle et supporte pour l'instant le bercage de plaques jusqu'à 20x20cm.

Le mécanisme de mouvement du berceau est controlé par des capteurs de position et de contact. Le système utilise un micro controleur Mega 2560 géré par une télécommande infrarouge.

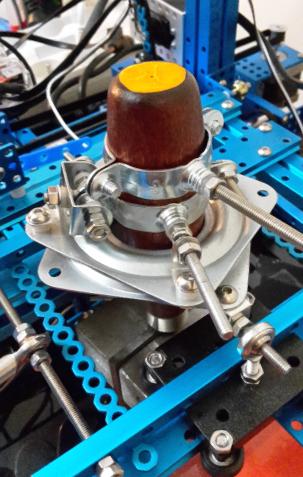

Le système a été concu pour simuler la pression, l'inclinaison et la torsion du poignet en bercage.

L'objectif est de permettre, au moins, un prébercage de la qualité d'un bercage manuel.

Le berceau utilisé est un berceau classique Lyons, muni de son poids.

La machine gère la levée / pose du berceau et les sorties de plaque de manière automatique en utilisant un servo moteur et des capteurs de position et photoelectriques.
